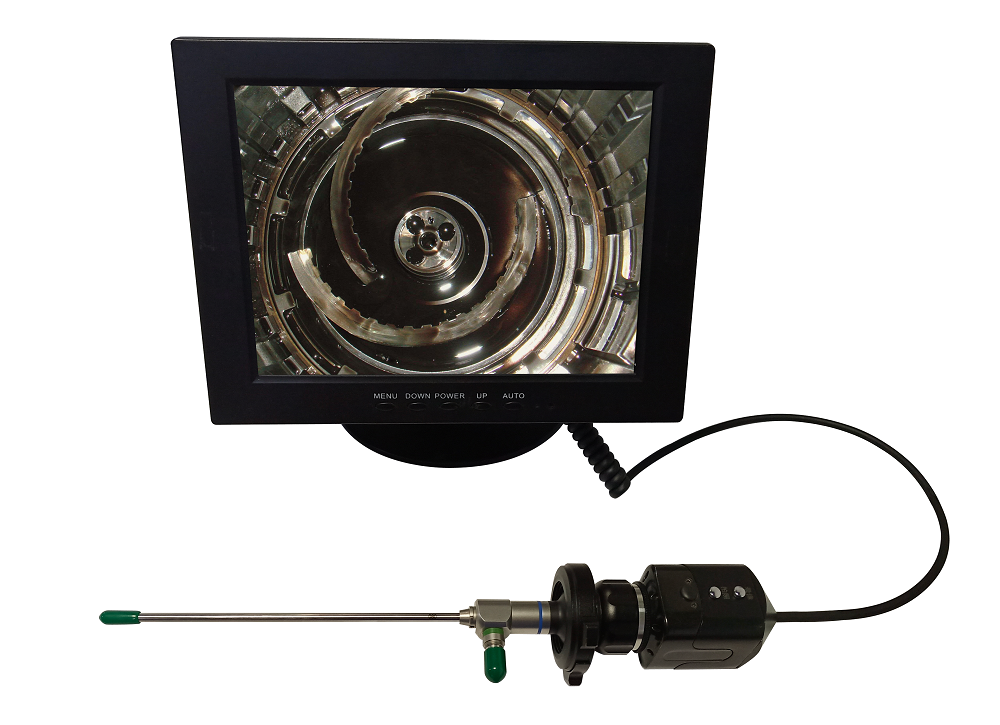

T ND-Y 系列内窥镜是一种光学直管窥镜,利用转向透镜技术来传递影像,分辨率更高,直径更细,便携式 LED 光源 / 大功率冷光源可选, 一体化便携式设计/图像总成与目镜部分独立(台式)设计可选, 操控的同时可拍照、录像 , 广泛适用于各种人眼不便观察的地方或狭小的空间进行视频检查 ,其中 台式设计更适用于批量检测。
产品特点
l 高清晰、高分辨率。
l 超细孔径,并可更换不同直径的目镜使用。
l 多功能操作软件,可拍照、录像、存储、浏览、删除、缩放、语言设置、时间设置等。
l 多种形式可选:
便携式:一体化设计、携带移动方便;

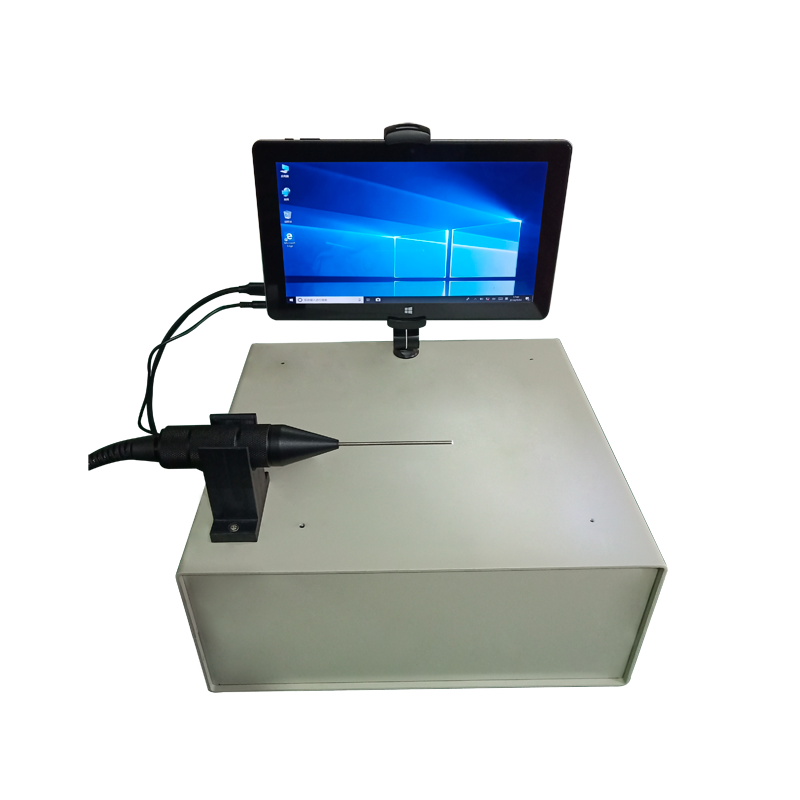

台 式:显示与检测部分分体设计,更加适用于定点批量检测。
l 便携式光源 / 大功率冷光源可选。
l 可量身定制。
用途(工业):
( 1 )设备与车辆维修:工业设备、电力系统、石油化工、汽车、轮船、飞机等;
( 2 )产品质量检验:管道、精密铸造、精密加工、焊接、压力容器、装配情况等;
( 3 )其他检查:建筑、水利等
品名 |
台式直窥镜(TND-YT ) |
|
特 点 |
图像总成与目镜部分独立设计 |
|
屏幕尺寸 |
7-21寸液晶显示屏可选 |
|
图像总成(图像采集及显示) |
||
图像传感器 |
1/3”SONY CCD传感器 |
|
清 晰 度 |
800TVL |
|
拍 录 |
具有拍照、录像功能 |
|
存储格式 |
图片格式JEPG,视频格式AVI |
|
存储媒介 |
8G TF卡(最大支持32G) |
|
回看浏览 |
九宫格快速显示/列表显示 |
|
数据接口 |
TV-OUT视频接口、Micro-USB接口 |
|
菜单语言 |
简体中文/英文 |
|
供电类型 |
||
电池容量 |
8.4V,4000mAh |
|
工作时间 |
≥4h |
|
目镜 (支持不同规格目镜快速更换使用) |
||

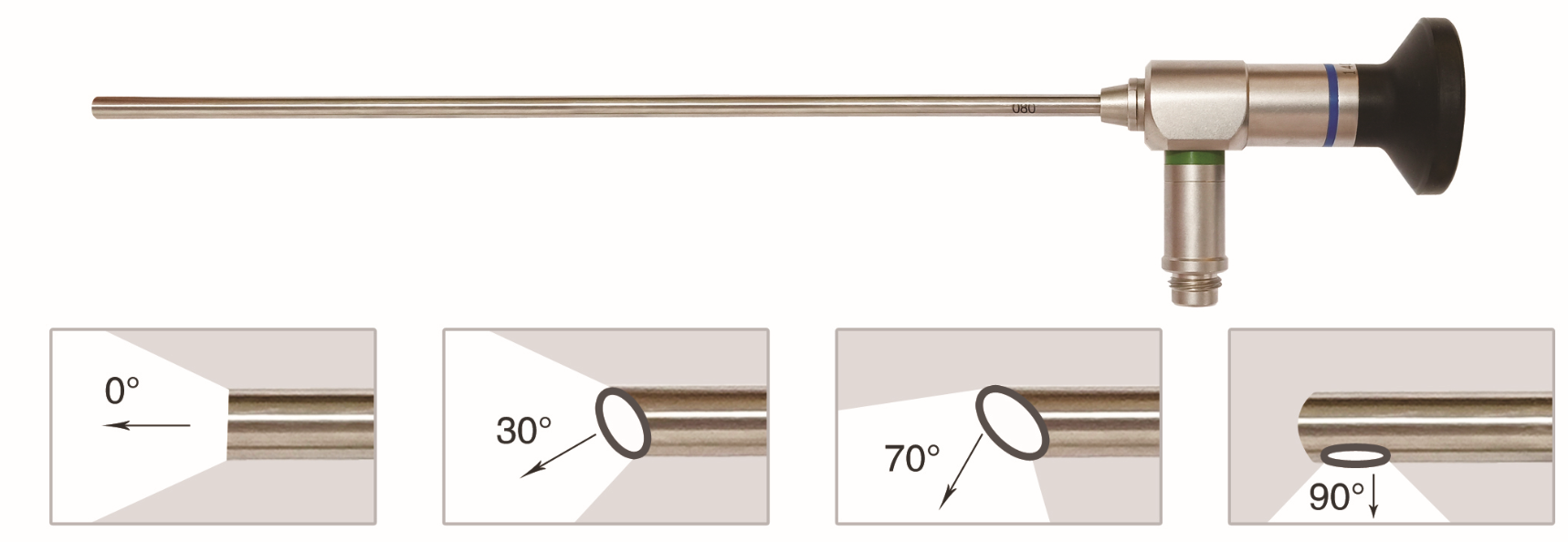

观察方向 |
0°/30°/45°/70°/90°(可选) |
|
直 径 |
Φ0.7/1.0/1.8/2.2/2.7/4/5/6/8/10 mm(Φ2.2mm以上为光学玻璃) |
|
像 素 |
Φ0.7/1.0(光纤)≤1万像素;Φ1.8(光纤)为3万像素 |
|
视 场 角 |
≤70° |
|
景深范围 |
3-100mm |
|
焦 距 |
可调 |
|
工作长度 |
50—500mm(可定制) |
|
外壳材质 |
不锈钢 |
|

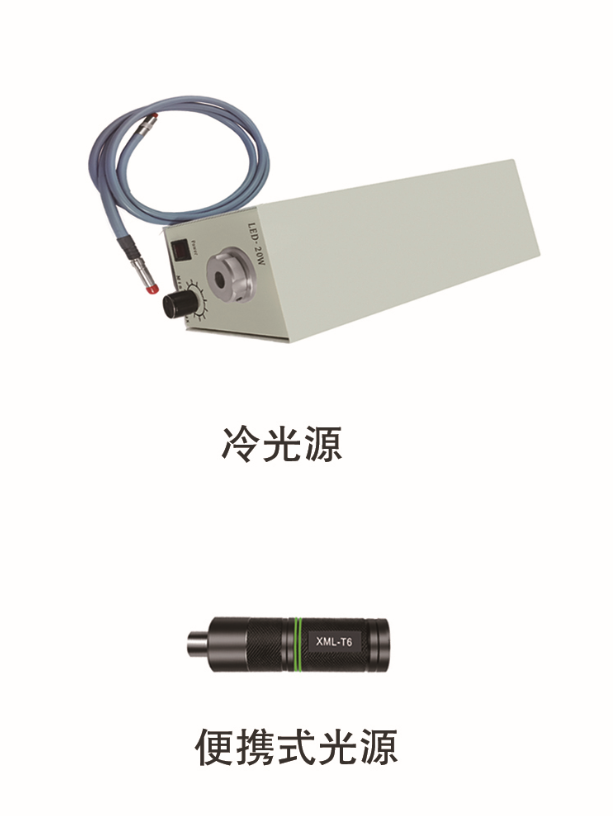

光源 |
||
类 型 |
手持式光源 |
冷光源(选配) |
照 明 |
高亮度LED |
后置LED灯,光纤传光 |
功 率 |
3W/5W |
20W |
LED灯寿命 |
≥3万小时 |
≥3万小时 |
光导管长度 |
/ |
≥1500mm |
亮度调节 |
无 |
亮度可无级调整 |
使用环境 |
||
工作温度 |
-10℃~50℃ |
|
存储温度 |
-20℃~60℃ |
|
相对湿度 |
最大90%,无冷凝 |
|
防 水 性 |
探头及插入管防水等级IP67 |
|
配置清单 |
||
内窥镜主机,仪器箱,电源适配器(8.4V),TF卡,USB数据线,AV数据线,清洁套装,使用说明书,合格证,保修卡,装箱清单、手持式光源、冷光源(选配)。 |
