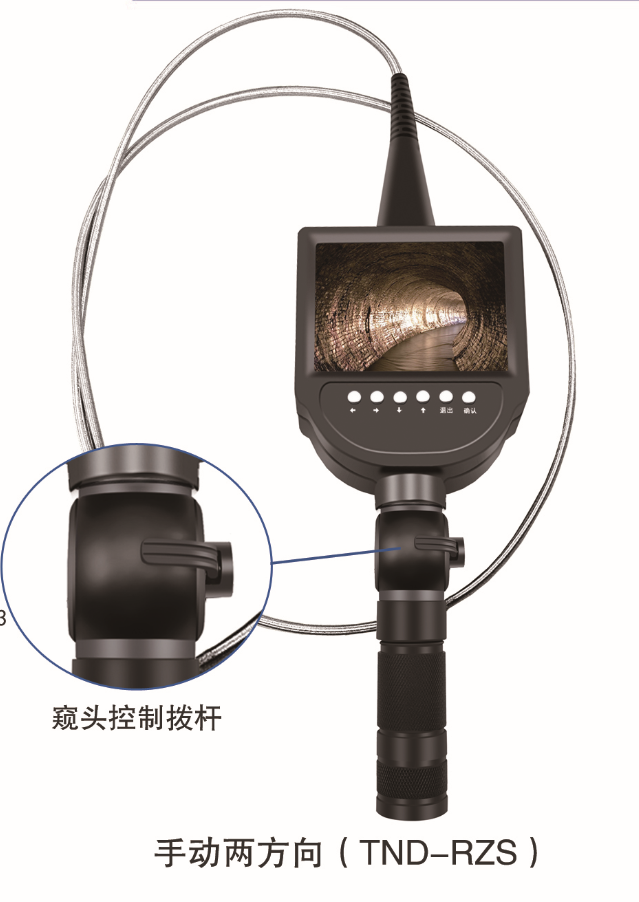

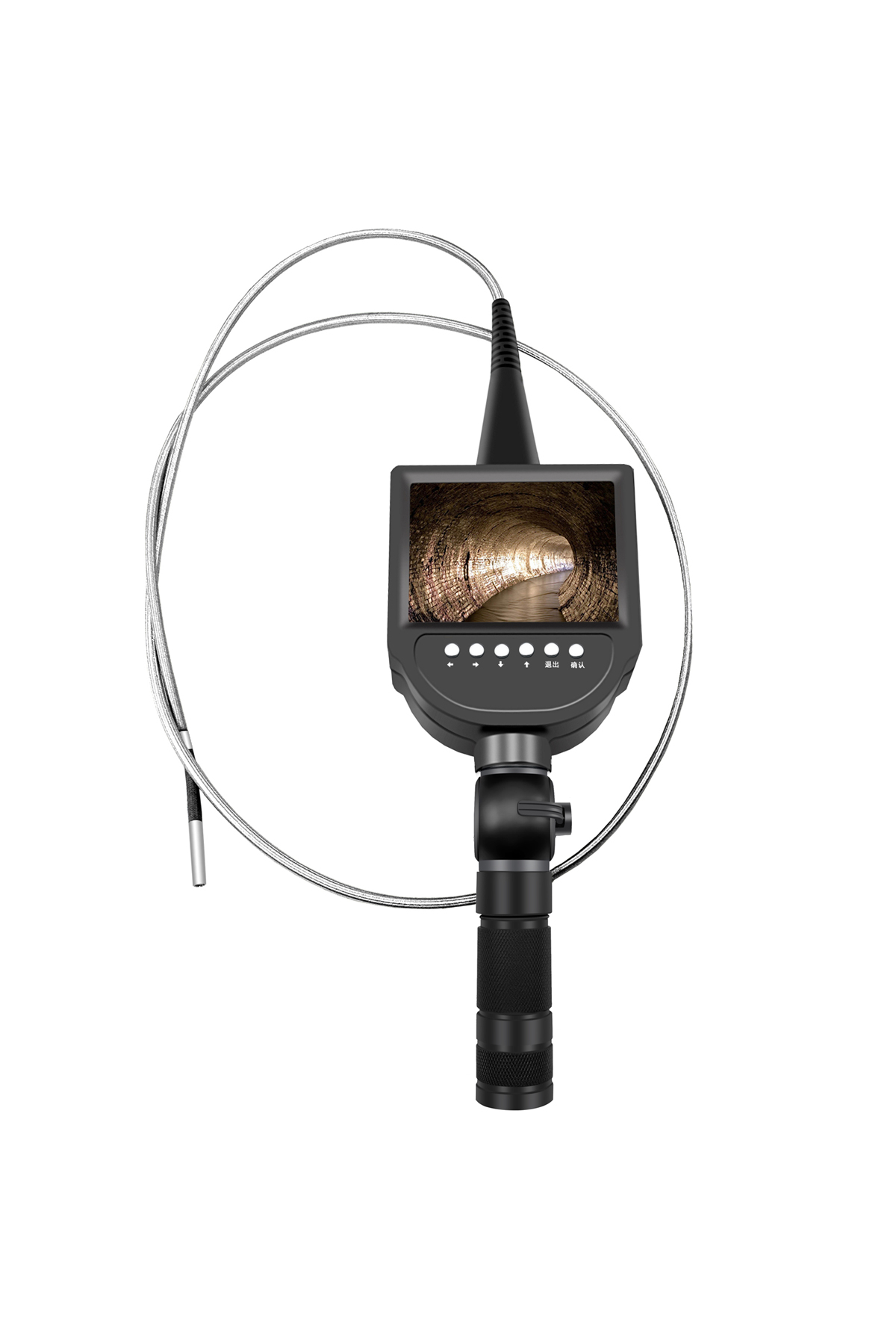

TND-RZS 系列软管内窥镜采用拨杆手轮机械控制窥头两方向转动,操作精准灵活,让你的视野随心所欲。整机采用一体化的设计,操作方便,所有功能均可通过单手完成。高清晰度、色彩锐利、影像不失真、使用环境广,并可通过拍照、录像等方式对现场的原始数据进行保存,为检查检修提供强有力的保障。广泛用于汽车发动机积碳检测、钢管、铸件、容器内部缺陷检测、 航空航天、电力、工业、警用、民用等领域。
产品特点
l 手持式一体化设计,单手操作,携带方便。
l 高清摄像头,像素 45/100/200/500 万可选。
l 蓝宝石保护镜片,高硬度、超耐磨。
l 5/3.5 寸高清日光显示屏。
l 窥头操控方式:手动 两方向
l 4 层不锈钢 / 钨丝编网插入管,更加防腐耐磨, IP67 防水。
l 多功能操作软件,可拍照、录像、存储、浏览、删除、 8 级缩放等。
l 高亮度 LED 照明,亮度多级可调。
l 可升级红外 / 远程无线 /WIFI/4G 视频传输。
l 可按客户要求,定制研发生产。
品名 |
手动两方向内窥镜(TND-RZS ) |
||||||
摄像头 |
|||||||
镜头外径 |
Φ2.4/2.8/4/6/8/10mm(≤Φ2.8mm仅限手动两向) |
||||||
像 素 |
16万 |
45万 |
100万 |
||||
视 场 角 |
120° |
130° |
85° |
70° |
|||
景深范围 |
2-100mm |
7-70mm |
500-1500mm |
40mm-∞ |
|||
观察方向 |
|||||||
焦 距 |
固定 |
||||||
外壳材质 |
钛合金/不锈钢 |
||||||
插入管及窥头操控 |
|||||||
插入管材质 |
钨丝/不锈钢/涂塑 |
||||||
插入管直径 |
≤Φ2.8mm |
Φ4mm |
Φ6mm |
≥Φ8mm |
|||
插入管长度 |
≤1.3m |
1m-2m |
1m-5m |
1m-10m |
|||
操控方式 |
手动拨杆/手动摇杆 |
||||||
窥头弯曲方向 |
两方向 |
||||||
窥头弯曲角度 |
≥120°(工作长度≥3米时,弯曲角度≥90°) |
||||||
系统 |
|||||||
照 明 |
高亮度LED/红外/光纤导光 |
||||||
LED灯寿命 |
≥3W小时 |
||||||
亮度调节 |
亮度可无极调整 |
||||||
屏幕尺寸 |
3.5寸/5寸/7寸/8寸,彩色TFT-LCD液晶显示屏 |
||||||
屏幕亮度 |
250/400 cd/㎡ |
||||||
拍 录 |
具有拍照、录像功能 |
||||||
拍摄模式 |
单拍、 2 拍、 3 拍 |
||||||
放大功能 |
8 倍放大 |
||||||
色 彩 |
亮度 / 色度 / 对比度,可调节 |
||||||
模拟标尺 |
具有“十”字模拟标尺功能 |
||||||
待机时间 |
关、 5 分钟、 10 分钟,可设置 |
||||||
自动关机 |
关、 10 分钟、 30 分钟,可设置 |
||||||
存储格式 |
图片格式JEPG,视频格式AVI |
||||||
存储媒介 |
8G TF卡(最大支持32G) |
||||||
回看浏览 |
九宫格快速显示 |
||||||
数据接口 |
TV-OUT视频接口、Micro-USB接口 |
||||||
菜单语言 |
简体中文/英文 |
||||||
供电类型 |
充电锂电池(可拆卸) |
||||||
电池容量 |
8.4V,5000mAh |
||||||
工作时间 |
≥8h(二组电池) |
||||||
主机尺寸 |
370mm×120mm×55mm |
||||||
主机重量 |
1.0Kg(含电池) |
||||||
仪器箱尺寸 |
640mm×420mm×125mm |
||||||
使用环境 |
|||||||
工作温度 |
-10℃~50℃ |
||||||
存储温度 |
-20℃~60℃ |
||||||
相对湿度 |
最大90%,无冷凝 |
||||||
防水性 |
探头及插入管防水等级IP67 |
||||||
配置清单 |
|||||||
内窥镜主机,仪器箱,锂电池组×2,充电盒,电源适配器(8.4V),TF卡,USB数据线,AV数据线,清洁套装,使用说明书,合格证,保修卡,装箱清单。 |
|||||||
选配 |
|||||||
双镜头 |
可选配双镜头(前视、侧视各一个) |
||||||
无线视频观看 |
无线传输(2.4G/5.8G),传输距离≥50m(空旷地),无线接收屏尺寸:3.5寸、5寸、7寸。 |
||||||
WIFI传输,传输距离≥15m(空旷地),移动手机远程观看 |
|||||||
4G传输,无视距离,移动手机远程观看 |
|||||||
无线窥头控制 |
主、副机,副机可远程操控主机窥头转动,同时可接收主机画面,传输距离≥50m(空旷地)。 |
||||||
支撑杆 |
铝合金材质,套于插入管外侧,便于使用。 |
||||||
更换插入管 |
手动360°机型,可快速更换不同直径和长度的插入管,实现一机多用。 |
